מיסבים מיניאטוריים למהירות גבוהה
High Speed Miniature Bearings
מהירות, דיוק, ביצועים.
מהירות אולטרה-גבוהה, דיוק קיצוני ואמינות ארוכת טווח. המיסבים המיניאטוריים תוצרת NSK יפן, קובעים את רף המצוינות.
תכנון וייצור קפדני מהווים את סטנדרט העולמי ואת האיזון מושלם בין משך חיים ארוך לבין ביצועים חסרי פשרות.
ייצור בטכנולוגיה מתקדמת * בקרת איכות סופר קפדנית * דיוק ברמת המיקרון
✅ דיוק טולרנסים מיקרומטרי – מיסבים בדרגות דיוק סופר גבוהות (Super Precision) לפי תקני ISO ו-ABEC
✅ גיאומטריית מסלול אופטימלית, להפחתת חיכוך וחום, ולמזעור איבוד אנרגיה.
✅ הפחתת רעידות ורעש, תוך שיפור היציבות במהירויות גבוהות
✅ אפשרות שימוש בכדוריות קרמיות – מיסבים היברידיים (Hybrid Ceramic Ball Bearings):
✔ משקל נמוך ב-50% לעומת כדורי פלדה, להפחתת כוחות צנטריפוגליים
✔ קשיות גבוהה במיוחד ועמידות בפני שחיקה, להארכת חיי השירות
✔ התפשטות תרמית נמוכה, לשמירה על ביצועים יציבים בטמפרטורות משתנות
✔ תכונות אי-מוליכות, אידיאלי למנועים חשמליים וליישומים אווירונאוטיים
✅ אפשרות שילוב חומרי שימון / גירוז ייחודיים בהתאמה לתנאי סביבה מיוחדים, כגון:
התמודדות עם טווח טמפרטורות רחב, סביבת תעופה וחלל, out gassing, יישומים בתחום אלקטרואופטיקה, רפואה ועוד.
✅ פלדת מיסבים לפי סטנדרט יפני מחמיר NSK , לרבות פלדות אל חלד (נירוסטה) לסביבה קורוזובית.
✅ מיסבים בעלי סגירה / אטימה ללא מגע, non-contact shields, להפחתת חיכוך.
מיסבים מיניאטוריים למהירויות אולטרה גבוהות ניתן למצוא בשתי הקבוצות הבאות:
| מיסב כדורי זוויתי, חצי לחץ | Miniature Angular Contact Ball Bearing |
| מיסב כדורי מיניאטורי סטנדרטי | Miniature Deep Groove ball Bearing |

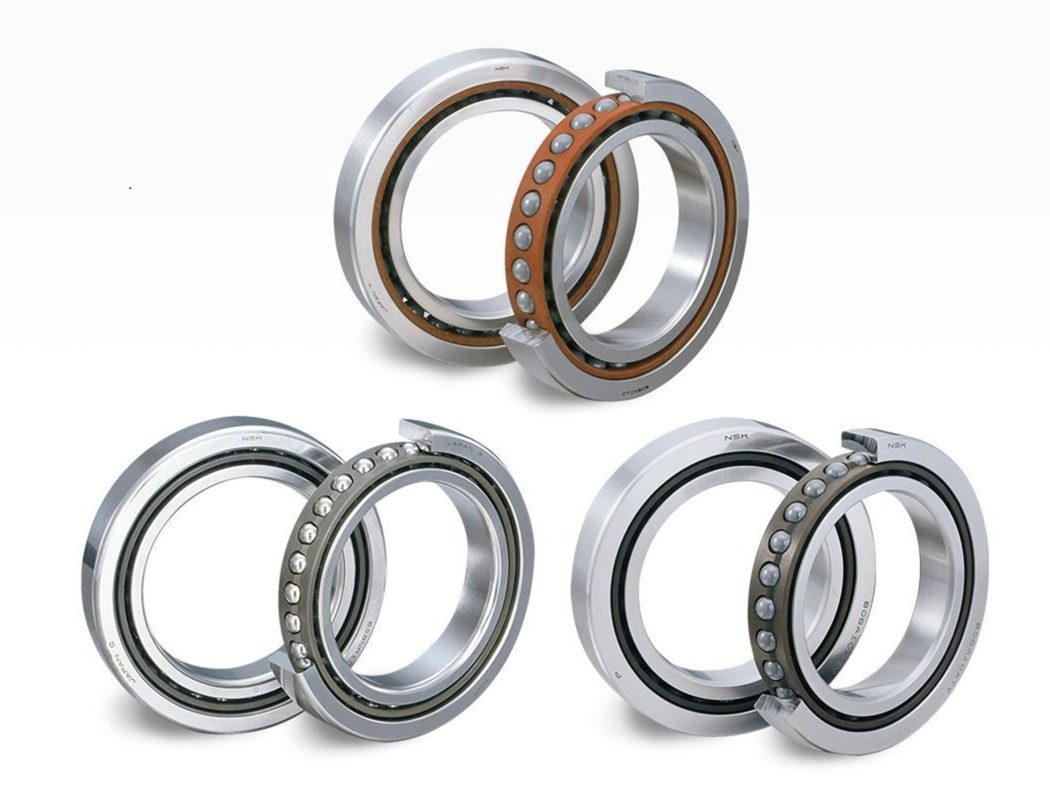

מיסב כדורי מיניאטורי, זוויתי, חצי לחץ – למהירות אולטרה גבוהה
נשיאת עומסים משולבים (עומס צירי / עומס רדיאלי) Preload, מזעור חופשים, זווית מגע 15 – 30 מעלות
| Bearing Numbers | d (mm) | D (mm) | B (mm) | Cr (Dynamic) (kN) | Cor (Static) (kN) | Permissible Axial Load (kN) | Contact Angle (°) | Limiting Speed (Grease) (min⁻¹) | Limiting Speed (Oil) (min⁻¹) |
| 725C | 5 | 16 | 5 | 1.7 | 0.66 | 0.545 | 15 | 110,000 | 167,000 |
| 725A | 5 | 16 | 5 | 1.61 | 0.62 | 0.665 | 30 | 72,000 | 96,000 |
| 706C | 6 | 17 | 6 | 2.15 | 0.845 | 0.765 | 15 | 100,000 | 153,000 |
| 706A | 6 | 17 | 6 | 2.03 | 0.795 | 0.725 | 30 | 66,000 | 87,000 |
| 6BSR10S | 6 | 17 | 6 | 1.35 | 0.445 | 0.345 | 15 | 166,000 | 244,000 |
| 6BSR10H | 6 | 17 | 6 | 1.35 | 0.445 | 0.345 | 15 | 192,000 | 261,000 |
| 6BSR10X | 6 | 17 | 6 | 1.35 | 0.445 | 0.345 | 15 | 192,000 | 261,000 |
| 726C | 7 | 19 | 6 | 2.39 | 1 | 0.835 | 15 | 92,000 | 140,000 |
| 726A | 7 | 19 | 6 | 2.24 | 0.94 | 0.395 | 30 | 89,000 | 135,000 |
| 707C | 7 | 19 | 6 | 2.39 | 1 | 0.835 | 15 | 89,000 | 135,000 |
| 707A | 7 | 19 | 6 | 2.24 | 0.94 | 0.375 | 30 | 58,000 | 77,000 |
| 7BSR10S | 7 | 19 | 6 | 1.57 | 0.57 | 0.675 | 15 | 170,000 | 231,000 |
| 7BSR10H | 7 | 19 | 6 | 1.57 | 0.57 | 0.44 | 15 | 170,000 | 231,000 |
| 7BSR10X | 7 | 19 | 6 | 1.57 | 0.57 | 0.44 | 15 | 170,000 | 231,000 |
| 708C | 8 | 22 | 7 | 3.55 | 1.54 | 1.02 | 15 | 77,000 | 107,000 |
| 708A | 8 | 22 | 7 | 3.15 | 1.35 | 0.9 | 30 | 70,000 | 96,000 |
| 8BSR10S | 8 | 22 | 7 | 2.31 | 0.835 | 0.66 | 15 | 127,000 | 187,000 |
| 8BSR10H | 8 | 22 | 7 | 2.31 | 0.835 | 0.66 | 15 | 147,000 | 200,000 |
| 8BSR10X | 8 | 22 | 7 | 2.31 | 0.835 | 0.66 | 15 | 147,000 | 200,000 |
| 728C | 8 | 24 | 8 | 3.6 | 1.58 | 1.33 | 15 | 72,000 | 110,000 |
| 728A | 8 | 24 | 8 | 3.35 | 1.48 | 0.61 | 30 | 47,000 | 63,000 |
* להורדת דף נתונים מלא מתוך קטלוג היצרן
* מידע טכני מפורט זמין בקטלוגים רלוונטיים להורדה – בקישורים מטה

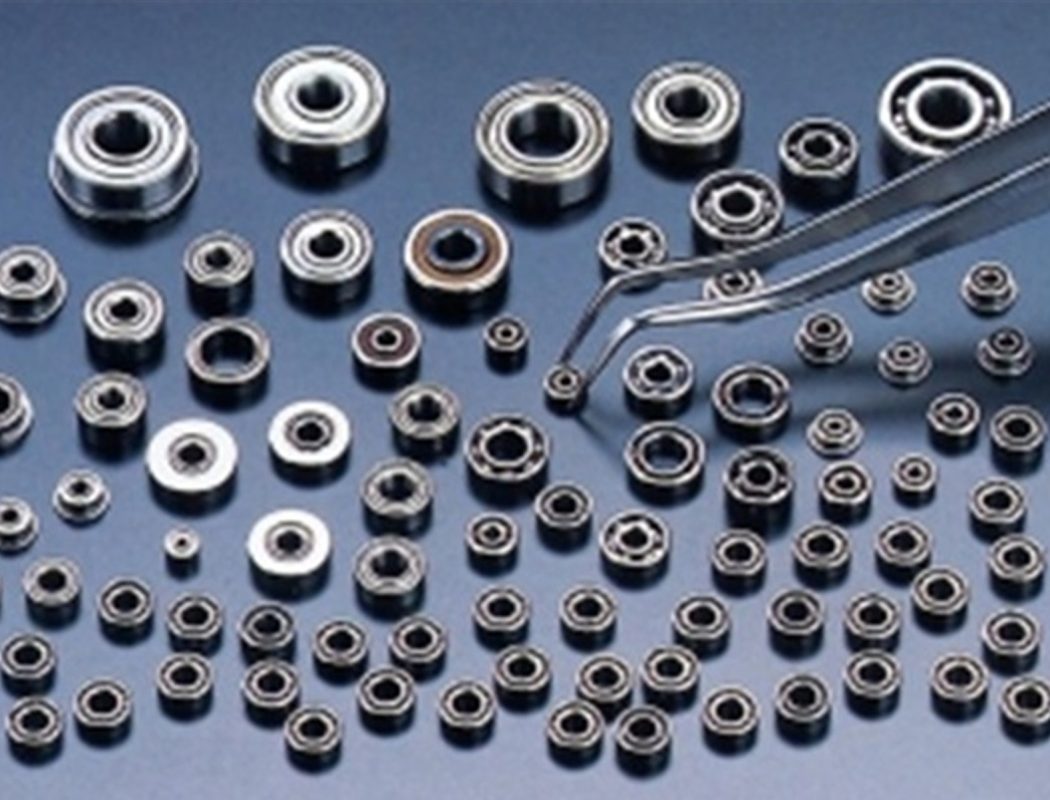

מיסב כדורי מיניאטורי חד שורתי למהירות גבוהה
להלן נתוני מהירות בסיסית של מיסבים מיניאטוריים סטנדרטיים, deep groove.
הנתונים בטבלה הינם ללא התייחסות לדרגות דיוק מעבר לסטנדרט, לשילוב כדוריות קרמיות ולמזעור חופשים רדיאליים. אלמנטים אשר מעלים את מהירות העבודה ואת משך חיי המיסב.
- הנכם מוזמנים לפנות אלינו לצורך קבלת יעוץ בנושא.
- ראו גם מידע אודות מיסבים כדוריים ייעודיים לתחום הדנטלי: מהירות של עד 500,000 RPM
| Bearing Number Open Type | Bearing Number Shielded | d | D | B | B1 | Basic Load Rating Cr (N) | Grease Speed, open type, ZZ, VV | Oil Speed, open Type, Z, ZZ |
| 681 | — | 1 | 3 | 1 | 80 | 130000 | 150000 | |
| MR 31 | — | 1 | 3 | 1.5 | 80 | 130000 | 150000 | |
| 691 | — | 1 | 4 | 1.6 | 138 | 100000 | 120000 | |
| MR 41 X | MR 41 XZZ | 1.2 | 4 | 1.8 | 2.5 | 138 | 110000 | 120000 |
| 681 X | 681 XZZ | 1.5 | 4 | 1.2 | 2 | 112 | 100000 | 120000 |
| 691 XZZ | 691 XZZ | 1.5 | 5 | 2.6 | 2.6 | 237 | 85000 | 100000 |
| 601 XZZ | 601 XZZ | 1.5 | 6 | 2.5 | 3 | 138 | 85000 | 100000 |
| 682 | 682 ZZ | 2 | 5 | 1.5 | 2.3 | 169 | 85000 | 100000 |
| MR 52 B | MR 52 BZZ | 2 | 5 | 2 | 2.5 | 187 | 85000 | 100000 |
| 692 | 692 ZZ | 2 | 6 | 2.5 | 3 | 330 | 75000 | 90000 |
| MR 62 | MR 62 ZZ | 2 | 7 | 2.5 | 2.5 | 385 | 63000 | 75000 |
| MR 72 | MR 72 ZZ | 2 | 7 | 2.5 | 3 | 385 | 63000 | 75000 |
| 602 | 602 ZZ | 2 | 7 | 2.8 | 3.5 | 385 | 63000 | 75000 |
| 682 XZZ | 682 XZZ | 2.5 | 6 | 1.8 | 2.6 | 208 | 71000 | 80000 |
| MR 82 X | MR 82 XZZ | 2.5 | 7 | 3.5 | 3.5 | 385 | 63000 | 75000 |
| 602 XZZ | 602 XZZ | 2.5 | 8 | 2.5 | 560 | 60000 | 70000 | |
| 682 XZZ | 682 XZZ | 2.5 | 8 | 2.8 | 4 | 385 | 60000 | 70000 |
| MR 63 | MR 63 ZZ | 3 | 6 | 2 | 2.5 | 208 | 71000 | 80000 |
| 683 A | 683 A ZZ | 3 | 7 | 2 | 3 | 390 | 63000 | 75000 |
| MR 83 | MR 83 ZZ | 3 | 8 | 2.5 | 560 | 60000 | 67000 | |
| 693 | 693 ZZ | 3 | 8 | 3 | 4 | 560 | 60000 | 67000 |
| MR 93 | MR 93 ZZ | 3 | 9 | 2.5 | 4 | 570 | 56000 | 67000 |
| 603 | 603 ZZ | 3 | 9 | 3 | 5 | 570 | 56000 | 67000 |
| 623 | 623 ZZ | 3 | 10 | 4 | 4 | 630 | 50000 | 60000 |
| 633 | 633 ZZ | 3 | 13 | 5 | 5 | 1300 | 40000 | 48000 |
| MR 74 | 4 | 7 | 2 | 310 | 67000 | 71000 | ||
| MR 74 ZZ | 4 | 7 | 2.5 | 255 | 60000 | 67000 | ||
| MR 84 | MR 84 ZZ | 4 | 8 | 2 | 3 | 395 | 56000 | 67000 |
| 694 A | 694 A ZZ | 4 | 9 | 2.5 | 4 | 640 | 53000 | 63000 |
| MR 104 B | MR 104 B ZZ | 4 | 10 | 3 | 4 | 710 | 50000 | 60000 |
| 694 | 694 ZZ | 4 | 11 | 4 | 4 | 960 | 48000 | 56000 |
| 604 | 604 ZZ | 4 | 12 | 4 | 4 | 960 | 48000 | 56000 |
| 624 | 624 ZZ | 4 | 13 | 5 | 5 | 1300 | 40000 | 48000 |
| 634 | 634 ZZ1 | 4 | 16 | 5 | 5 | 1730 | 36000 | 43000 |
| MR 85 | MR 85 ZZ | 5 | 8 | 2 | 310 | 53000 | 63000 | |
| 5 | 8 | 2.5 | 278 | 53000 | 63000 | |||
| MR 95 | MR 95 ZZ | 5 | 9 | 2.5 | 3 | 430 | 50000 | 60000 |
| MR 105 | MR 105 ZZ | 5 | 10 | 3 | 4 | 430 | 50000 | 60000 |
| MR 115 ZZ | 5 | 11 | 4 | 715 | 48000 | 56000 | ||
| 685 | 685 ZZ | 5 | 11 | 3 | 5 | 715 | 45000 | 53000 |
| 695 | 695 ZZ | 5 | 13 | 4 | 4 | 1080 | 43000 | 50000 |
| 605 | 605 ZZ | 5 | 14 | 5 | 5 | 1330 | 40000 | 50000 |
| 625 | 625 ZZ | 5 | 16 | 5 | 5 | 1730 | 36000 | 43000 |
| 635 | 635 ZZ | 5 | 19 | 6 | 6 | 2340 | 32000 | 40000 |
| MR 106 | MR 106 ZZ | 6 | 10 | 2.5 | 3 | 495 | 45000 | 53000 |
| MR 126 | MR 126 ZZ | 6 | 12 | 3 | 4 | 715 | 43000 | 50000 |
| 686 A | 686 A ZZ | 6 | 13 | 3.5 | 5 | 1080 | 40000 | 50000 |
| 696 | 696 ZZ | 6 | 15 | 5 | 5 | 1730 | 40000 | 45000 |
| 606 | 606 ZZ | 6 | 17 | 6 | 6 | 2260 | 38000 | 45000 |
| 626 | 626 ZZ | 6 | 19 | 6 | 6 | 2340 | 32000 | 40000 |
| 636 | 636 ZZ | 6 | 22 | 7 | 7 | 3300 | 30000 | 36000 |
| MR 117 | MR 117 ZZ | 7 | 4 | 2.5 | 3 | 455 | 43000 | 50000 |
| MR 137 | MR 137 ZZ | 7 | 13 | 3 | 4 | 540 | 40000 | 48000 |
| 687 | 687 ZZ | 7 | 14 | 3.5 | 5 | 1170 | 40000 | 45000 |
| 697 | 697 ZZ | 7 | 17 | 5 | 5 | 1610 | 36000 | 43000 |
| 607 | 607 ZZ | 7 | 19 | 6 | 6 | 2340 | 36000 | 43000 |
| 627 | 627 ZZ | 7 | 22 | 7 | 7 | 3300 | 30000 | 36000 |
| 637 | 637 ZZ | 7 | 26 | 9 | 9 | 4550 | 28000 | 34000 |
| MR 128 | MR 128 ZZ | 8 | 12 | 2.5 | 3.5 | 545 | 40000 | 48000 |
| MR 148 | MR 148 ZZ | 8 | 14 | 3.5 | 4 | 820 | 38000 | 45000 |
| 688 A | 688 A ZZ | 8 | 16 | 4 | 5 | 1610 | 36000 | 43000 |
| 698 | 698 ZZ | 8 | 19 | 6 | 6 | 2240 | 36000 | 43000 |
| 608 | 608 ZZ | 8 | 22 | 7 | 7 | 3300 | 34000 | 40000 |
| 628 | 628 ZZ | 8 | 24 | 8 | 8 | 3350 | 28000 | 34000 |
| 638 | 638 ZZ | 8 | 28 | 9 | 9 | 4550 | 28000 | 34000 |
| 689 | 689 ZZ | 9 | 17 | 4 | 5 | 1330 | 36000 | 43000 |
| 699 | 699 ZZ | 9 | 20 | 6 | 6 | 1720 | 34000 | 40000 |
| 609 | 609 ZZ | 9 | 24 | 7 | 7 | 3350 | 32000 | 38000 |
| 629 | 629 ZZ | 9 | 26 | 8 | 8 | 4550 | 28000 | 34000 |
| 639 | 639 ZZ | 9 | 30 | 10 | 10 | 5100 | 24000 | 30000 |
*מידע טכני מפורט זמין בקטלוגים רלוונטיים להורדה – בקישורים מטה
למידע נוסף ומשלים אודות מיסבים מיניאטוריים, הנכם מוזמנים לבקר בעמודי המוצרים הבאים:
