מיסב מחטים בעל מעטפת פלדה
Solid Needle Roller Bearings
מיסב מחטים בעל מעטפת מוצקה.
דרגת דיוק גבוהה המאפשרת רמת ביצועים גבוהה יותר ומשך חיי מוצר ארוכים יותר. מתאימים לעבודה במגוון אפליקציות מכאניות ותעשייתיות.
תכונות אופייניות
- יכולת גבוהה לנשיאת עומסים מיסבים בדרגת גימור ודיוק גבוהים, מאפשרים יכולת נשיאת עומס מקסימאלית בחלל מוגבל.
- עמידות בפני זעזועי עומס.
דיסקית המיסב עוברת תהליך ליטוש מדויק לאחר טיפול בחום, על-מנת להגביר את עמידות המיסב בפני זעזועי-עומס. - עמידות בפני שחיקה
גימור בדרגת דיוק גבוהה של כלוב המיסב והקשחת המשטח מאפשרים עמידות גבוהה יותר בפני שחיקה ובלאי. - מהירות גבוהה כלוב מיסב אידיאלי למהירויות גבוהות, עשוי יחידה אחת המנחה את גלילי (מחטי) המיסב באופן מדויק.
- משך חיים ארוך
רמת הדיוק הגבוהה ומזעור סטיית קוטרם של הגלילים (מחטים) מאפשרת פיזור יעיל של העומס, דבר המגביר את
משך חיי המיסב.
מיסב מחטים מדגם Solid needle roller bearing (מיסב מחטים בעל מעטפת מוצקה) מורכב מפלדה מיוחדת אשר מיוצרת בתנאי וואקום נטול גזים. מסילות הטבעות עוברות תהליך גימור והשחזה מדויקת לאחר טיפול חום.
הטבעת החיצונית משולבת בצלעות חזקות ומכילה רולים (מחטים) בעלי גימור קצוות מתאים. כלוב מיסב קל משקל וחזק במיוחד, מנחה את הגלילים באופן מדויק וחלק.
מבנה וסוגים
ניתן להשיג מיסבי מחטים Solid needle roller bearing במגוון דגמים בהתאם לאפליקציה הנדרשת.
מיסבים במידה מטרית (metric) – לעומסים קלים ולעומסים גבוהים
מיסבים במידת אינץ’ (inch) – לעומסים גבוהים

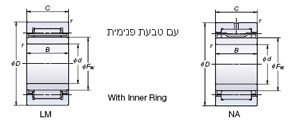

את כל אחת מהסדרות לעיל ניתן לקבל עם או ללא טבעת פנימית
טבלת סוגי מסבי מחטים Solid needle roller bearings
| סימול מיסב | קוטר ציר מ”מ | תיאור | ||
| סידרה | ללא טבעת פנימית | עם טבעת פנימית | ||
| מידה מטרית | RLM | – | 8 ~ 100 | שורה אחת, לעומס קל, חתך גובה זהה או נמוך מסדרת 49 |
| – | LM | 5 ~ 90 | ||
| RNA49 | – | 8 ~ 440 | שורה אחת, לעומס נורמאלי | |
| – | NA49 | 8 ~ 440 | ||
| RNA59 | – | 14 ~ 160 | שורה אחת, לעומס גבוה, חתך גובה זהה או נמוך לסדרת 49 עם רוחב גדול יותר | |
| – | NA59 | 10 ~ 140 | ||
| RNA69 | – | 14 ~ 110 | שורה אחת, לעומס גבוהה, חתך גובה זהה או נמוך לסדרת 49 עם רוחב גדול יותר מאשר סדרת 59 | |
| – | NA69 | 10 ~ 95 | ||
| RNA48 | – | 120 ~ 415 | שורה אחת, לעומס נמוך עד בינוני (נורמאלי), חתך גובה נמוך יותר מסדרת 49 | |
| – | NA48 | 110 ~ 380 | ||
| מידת אינץ’ | HJ | – | 15.875 – 234.950 | שורה אחת, לעומס גבוה, חתך גובה גדול במעט יותר, עם רוחב גדול יותר |
| – | HJ + IR | 9.525 – 203.200 | ||
סדרת RNA, NA49, 59, 69, 48 – תואם לסטנדרט ISO
סדרת HJ, HJ + IR – תואם לסטנדרט MIL ארה”ב
חתך הגובה של סדרת RLM ו LM הינו קרוב לזה של drawn cup needle bearings
ניתן להשיג גם מיסבי מחטים מדגם Solid needle roller bearings בעלי אטימה – הנכם מוזמנים לפנות אלינו לקבלת פרטים נוספים.
דרגות דיוק
דרגת הדיוק המימדי ודיוק ההפעלה של מיסבי מחטים solid needle roller bearings מתוצרת NSK, להוציא סדרת מידת אינץ’, תואמים לתקן ISO.
ניתן גם להשיג מיסבים בעלי דרגת דיוק גבוהה יותר, class 6 ומעלה
למידע נוסף אודות דרגות הדיוק ו Tolerance – ראה בקטלוג הזמין להורדה מהירה ישירות מאתרנו.
השגת ביצועים מקסימאליים:
דרגת דיוק וחספוס (גסות) משטח ההתאמה
משטח המסילה מושפע בצורה ניכרת מדרגת הדיוק של הציר ושל בית המיסב. בתנאי עבודה רגילים ניתן להסתפק בגימור וליטוש רגילים. בתנאי עבודה בהם נדרש דיוק גבוה ומניעת רעשים תחת עומסים גבוהים, נדרש גימור עם השחזה מדויקת של פני המשטח.
בית מיסב חצוי עשוי לגרום לעיוות הטבעת החיצונית הדקה.
דיוק וחספוס משטח המסילה
על-מנת להשיג את המבנה הקומפקטי ביותר, להגביר את נוקשות הציר, דיוקו ויכולת נשיאת עומס, על-פי רוב משמש הציר כתחליף למשטח המסילה של מיסב המחטים. במקרה זה דרגת הדיוק והחספוס של משטח המסילה משפיעים במידה ניכרת על חיי המיסב, רעשים ועל דרגת דיוק המיסב.
לכן יש לתת חשיבות מרובה לדרגת הדיוק והחספוס ולמבנה הציר. במיוחד, היקף גלי של משטח המסילה ועיצוב מצולע אינם רצויים !
חומרים, פלדה מחושלת – טיפול במשטח הציר
במיסבי מחטים מופעל לחץ חוזר ונשנה כלפי משטחי המגע הקטנים יחסית של מסילות הטבעות ושל הגלילים (מחטים). החומר המרכיב את מסילות הטבעות, הגלילים והציר המשמש כמסילה, חייבים להיות בעלי דרגת קשיחות (מוקשות) גבוהה, עמידים בפני עיוות צורה ובעלי דרגת שחיקה נמוכה.
לחומרים הללו צריכה להיות עמידות גבוהה בפני שחיקה וזעזועים וייצוב מימדי גבוה.
להלן רשימת חומרים נפוצים בהם ניתן להשתמש עבור הציר והבית (המהווים את מסילות המיסב)
נתונים מפורטים אודות סוגי החומרים בהם ניתן להשתמש עבור הציר והבית (המהווים את מסילות המיסב) , ניתן למצוא בקטלוג להורדה.
High-carbon chromium bearing steel (for through hardening) SUJ2 (JIS G 4805)
Carbon steel for machine construction (for carbonizing) S15CK (JIS G 4051)
Chrome molybdenum steel (for carbonizing) SCM415~421 (JIS G 4105)
Chrome steel (for carbonizing) SCr415, 420 (JIS G 4104)
Nickel chrome steel (for carbonizing) SNC415~815 (JIS G 4102)
Nickel chrome molybdenum steel (for carbonizing) SNCM220, 415, 420 (JIS G 4103)
* JIS: Japanese Industrial Standard
למידע נוסף אודות הרכבה ודרגות חופש – הנכם מוזמנים לפנות אלינו או לעיין בקטלוג הזמין להורדה מהירה ישירות מאתרנו.
